应无线充电产品的市场需求，旭承电子针对无线充电产品的特性（尺寸超小，高频大电流）研究开发了多款电容产品，采用全进口超薄聚丙烯材料和最新超薄工艺，执行行业最高标准测试，经过 150 天老化测试产品无任何劣化迹象，其中 334J100V 的应用通过 QI 测试，近百家客户试用，效果良好。该系列电容产品得到市场的检验，深受客户好评！
产品特征：
1. 产品尺寸超小超薄（厚度 3.0-3.5MM）
2.行业最高标准测试 100KHZ 测试。损耗 100KHZ≤0.0016-0.0035
3. 温升≤8
4. 高频大电流（3.63 安倍的电流下温升只有 7.9-8 度）
5. 经过 150 天老化测试产品无任何劣变迹象
6. CBB21-334J100V P7.5 产品在无线充 10 瓦产品应用通过 QI 认证

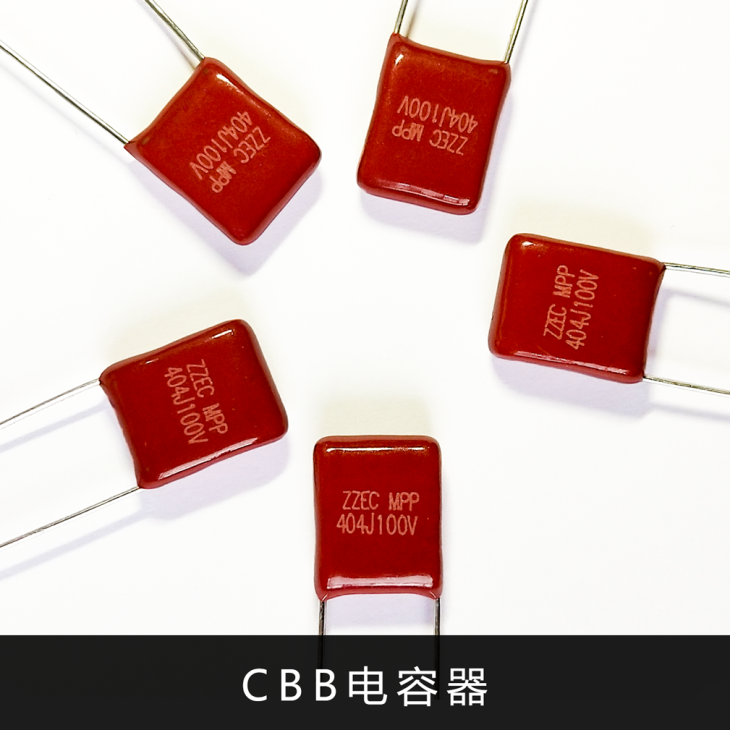

产品型号：
| 序号 | 产品型号 | 规格 | 脚距(mm) | 材质 | 产品尺寸(mm) | 印字 |
| 1 | CBB21 | 154J100V | P=7.5 | PP 膜 | 8.5 * 6.6 * 2.8 | ZZEC MPP / 154J100V |
| 2 | CBB21 | 184J100V | P=7.5 | PP 膜 | 8.5 * 7.3 * 2.7 | ZZEC MPP / 184J100V |
| 3 | CBB21 | 204J100V | P=7.5 | PP 膜 | 8.5 * 8.3 * 2.8 | ZZEC MPP / 204J100V |
| 4 | CBB21 | 204J250V | P=10 | PP 膜 | 10.9 * 7.2 * 3.9 | ZZEC MPP / 204J250V |
| 5 | CBB21 | 224J100V | P=7.5 | PP 膜 | 8.7 * 7.9 * 3.4 | ZZEC MPP / 224J100V |
| 6 | CBB21 | 304J100V | P=7.5 | PP 膜 | 9 * 8.3 * 3.9 | ZZEC MPP / 304J100V |
| 7 | CBB21 | 334J100V | P=7.5 | PP 膜 | 9 * 9.6 * 3.7 | ZZEC MPP / 334J100V |
| 8 | CBB21 | 394J100V | P=7.5 | PP 膜 | 8.8 * 10.6 * 3.6 | MPP / 394J100V |
| 9 | CBB21 | 404J100V | P=7.5 | PP 膜 | 8.9 * 5.6 * 2.9 | MPP 404 J100V |
| 10 | CBB21 | 404J100V | P=10 | PP 膜 | 11.1 * 11.6 * 4 | MPP / 404J100V |
| 11 | CBB21 | 404J250V | P=10 | PP 膜 | 11 * 8.9 * 3.6 | MPP / 404J250V |
| 12 | BOX-黄 | 204J100V | P=7.5 | PP 膜 | 10 *9 * 4 | MKP/204J100 |
| 13 | BOX-黄 | 334J100V | P=10 | PP 膜 | 12.9 * 10.4 *3.9 | MKP / 334J100V |
| 14 | BOX-黄 | 334J100V | P=7.5 | PP 膜 | 10 * 10.5 *5 | MKP / 334J100V |
| 15 | BOX-黄 | 394J100V | P=10 | PP 膜 | 12.9 * 10.4 * 3.9 | MKP / 394J100V |
| 16 | BOX-黄 | 394J100V | P=7.5 | PP 膜 | 10* 10.4 * 5 | MKP / 394J100V |
| 17 | BOX-黄 | 404J100V | P=10 | PP 膜 | 12.9*10.4 * 3.9 | MKP / 404J100V |
| 18 | BOX-红 | 404J100V | P=10 | PP 膜 | 12.8 * 11 * 4.9 | MKP / 404J100V |
兼容设备型号列表：
Iphone：IPhone8、IPhone8 Plus、Iphone X
Samsung：S6、S6 Note、S6Duos、S6Active、Note edge、Note5、 S6edge+S7、S8、S8+ Note8
HTC: Lumia822、Lumia830、Lumia735、Lumia920、Lumia929、Lumia820、Lumia1020、Lumia1520
Google：Nexus4、Nexus5、Nexu6、Nexu7
SONY : Z3V、Z4V
LG :G2(美版)、G3(美版)、Gpro
无线充应用相关产品：
手机无线充、MP3.MP4 无线充、耳机无线充、智能手环无线充、电动牙刷无线充、电子烟无线充、美容仪无线充

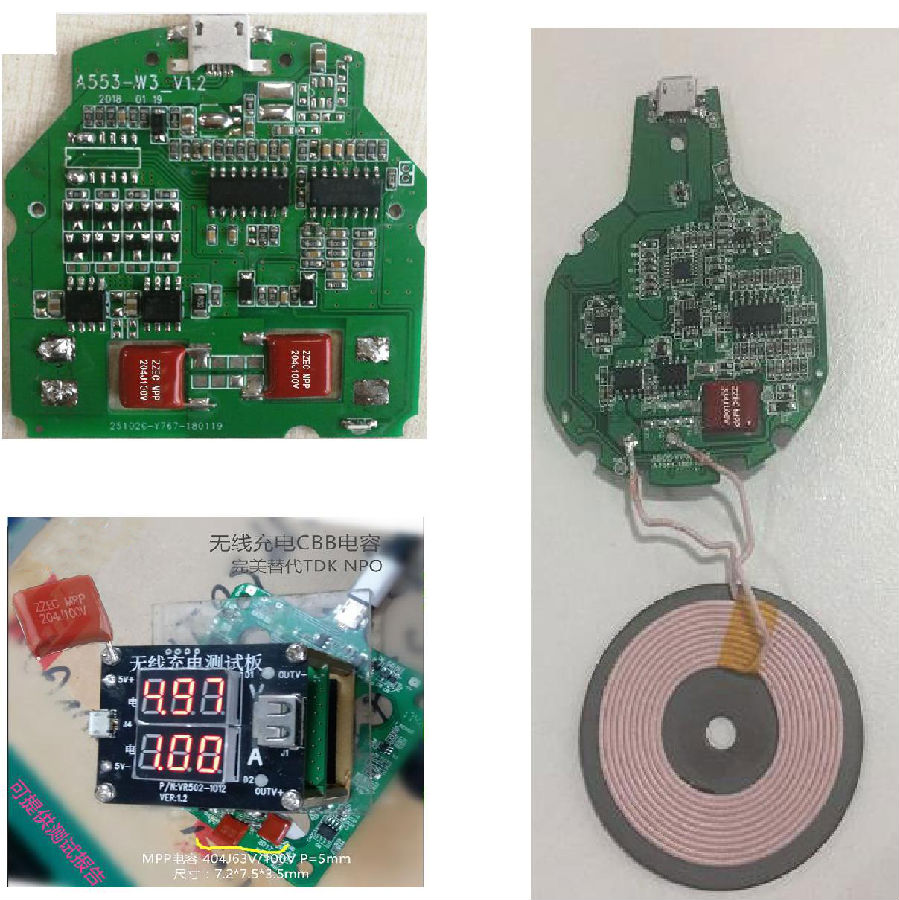

无线充产品应用案例（10 瓦 15 瓦产品应用）
1.发射和接收 IC 集成度高
2.方案灵活简洁
3.成本优势明显
4.无线充 CBB 电容体积小，效率高，产品薄利于线路设计和产品小型化的要求
5.经过严格的产品试用测试，老化，验证和认证。
| 无线充产品温升实验数据 | |||||||
|
实验日期： 2017年6月-08年 |
实验员：樊国军 | 实验仪器：温升测试仪 | |||||
| 电容型号 | 序号 | 45KHZ | 100KHZ | 200KHZ | |||
| 电流 A | 温升 ℃ | 电流 A | 温升 ℃ | 电流 A | 温升 ℃ | ||
| CBB21X 100V404JP7.5 | 1 | 3.93 | 7.911 | 3.83 | 7.685 | 3.95 | 7.988 |
| CBB21X 100V404JP7.5 | 2 | 3.63 | 7.733 | 3.91 | 7.977 | 3.92 | 7.996 |
| CBB21X 100V404JP7.5 | 3 | 3.78 | 7.858 | 3.81 | 7.732 | 3.92 | 7.923 |
| CBB21X 100V404JP7.5 | 4 | 3.85 | 7.889 | 3.96 | 7.786 | 3.89 | 7.983 |
| CBB21X 100V404JP7.5 | 5 | 3.53 | 7.71 | 3.72 | 7.684 | 3.83 | 8.049 |
| CBB21X 100V204JP7.5 | 1 | 3.53 | 8.045 | 3.53 | 7.985 | 3.52 | 7.842 |
| CBB21X 100V204JP7.5 | 2 | 3.46 | 7.866 | 3.46 | 7.792 | 3.47 | 7.776 |
| CBB21X 100V204JP7.5 | 3 | 3.46 | 7.858 | 3.47 | 7.811 | 3.48 | 7.788 |
| CBB21X 100V204JP7.5 | 4 | 3.51 | 7.889 | 3.51 | 7.786 | 3.52 | 7.798 |
| CBB21X 100V204JP7.5 | 5 | 3.52 | 7.811 | 3.72 | 7.684 | 3.53 | 7.805 |
| 无线充电产品电容应用技术对比 | |||||
| 对比指标 |
无线充 产品型号 |
COG | X7R | 西门子BOX | 中正CBB电容 |
| 温升情况 | 5W | 5--6℃ | 11-12℃ | 13-15℃ | 6-7℃ |
| 10W | 5--6℃ | 11-12℃ | 13-15℃ | 6-7℃ | |
| 15W | 5--6℃ | 11-12℃ | 13-15℃ | 6-7℃ | |
| 转换效率 | 5W | 80% | 60-73% | 65-73% | 77-79% |
| 10W | 80% | 60-73% | 65-73% | 77-79% | |
| 15W | 80% | 60-73% | 65-73% | 77-79% | |
| 过QI情况 | 5W | 可通过 | 不能通过 | 不能通过 | 可通过 |
| 10W | 可通过 | 需加1个COG通过 | 不能通过 | 可通过 | |
| 15W | 可通过 | 需加1个COG通过 | 不能通过 | 可通过 | |
| 尺寸要求 | 5W | 3.0以下 | 3.0以下 | 2.5-3.5 | 3.5-4.0以下 |
| 10W | 3.0以下 | 3.0以下 | 2.5-3.5 | 3.5-4.0以下 | |
| 15W | 3.0以下 | 3.0以下 | 2.5-3.5 | 3.5-4.0以下 | |
| 价格元/PCS | 5W | 8元 | 0.5元 不加COG | 0.5元 | 1元以下 |
总结：
1.COG：尺寸小 转换效率高 温升低 可过QI！单价高昂 交货不稳定，一个版2元/PCS 2.X7R： 尺寸小 单价低 不用改版直接贴片安装，转换效率低 温升高 过不了QI 寿命短，部分客户用COG+X7R勉强控制温升但成本也升高；
3.西门子BOX：尺寸小 单价低 不用改版直接板上手工焊接，转换效率低 温升高 过不了QI 寿命短；4.中正CBB电容：尺寸略厚一点需搂空版才能放，温升低 （温升略高于COG 2℃）效率比COG降低1%可过QI寿命长成本低，交货稳定7-12天！
